Zesilovač TW - průběžná měření při návrhu

Verze z 18. 12. 2021

Měření při napájení z toroidního transformátoru 24 Vst/1,17A; zátěž rezistor 8 ohmů

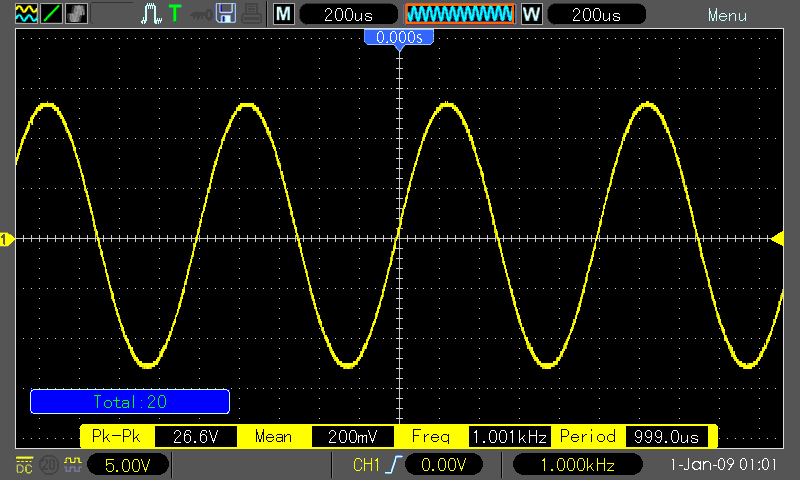

Sinus, 1 kHz, těsně před limitací

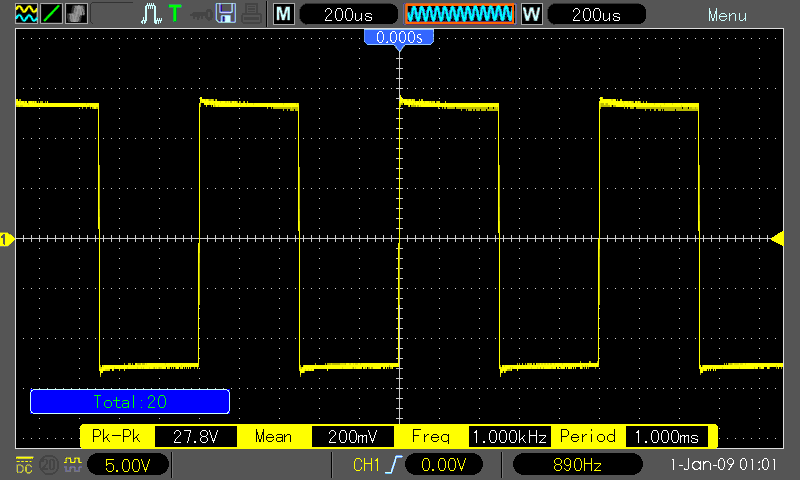

Obdélník, 1 kHz, těsně před limitací

Trojúhelník, 1 kHz, těsně před limitací

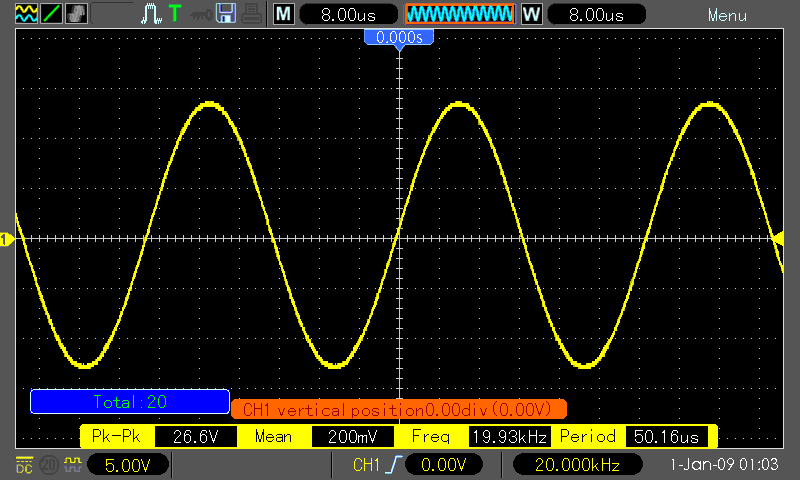

Sinus, 20 kHz, těsně před limitací

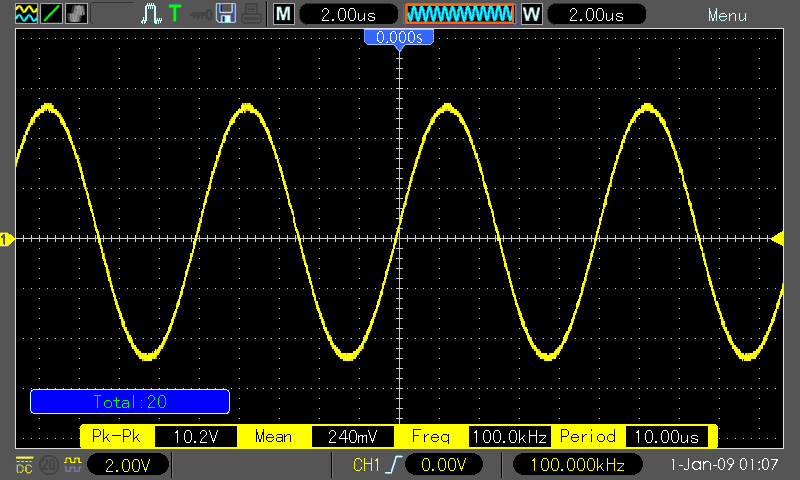

Sinus, 100 kHz, cca 1,6 W

Verze z 12. 12. 2021

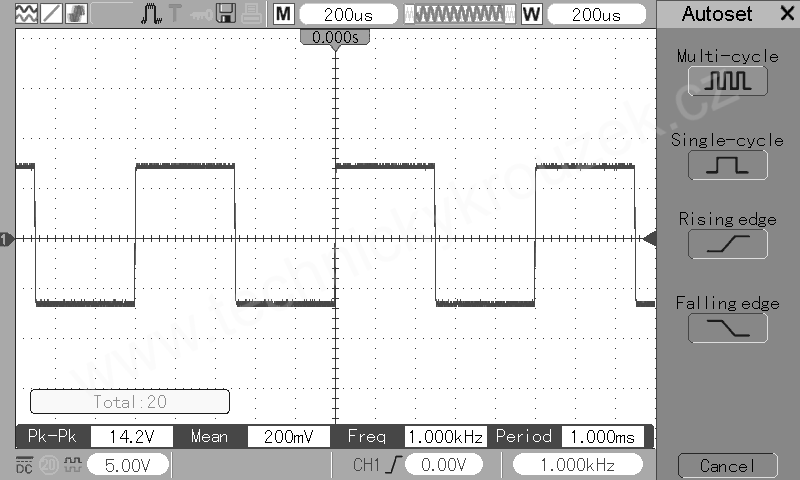

Při napájení 28 V z laboratorního zdroje 0-30V/0-1A

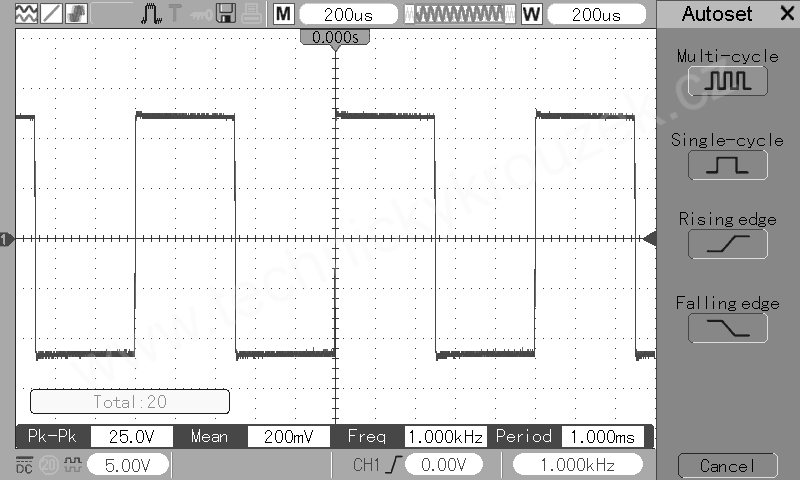

Při napájení 36 V z laboratorního zdroje AUL210

Při napájení z toroidního transformátoru 24 Vst/1,17A
